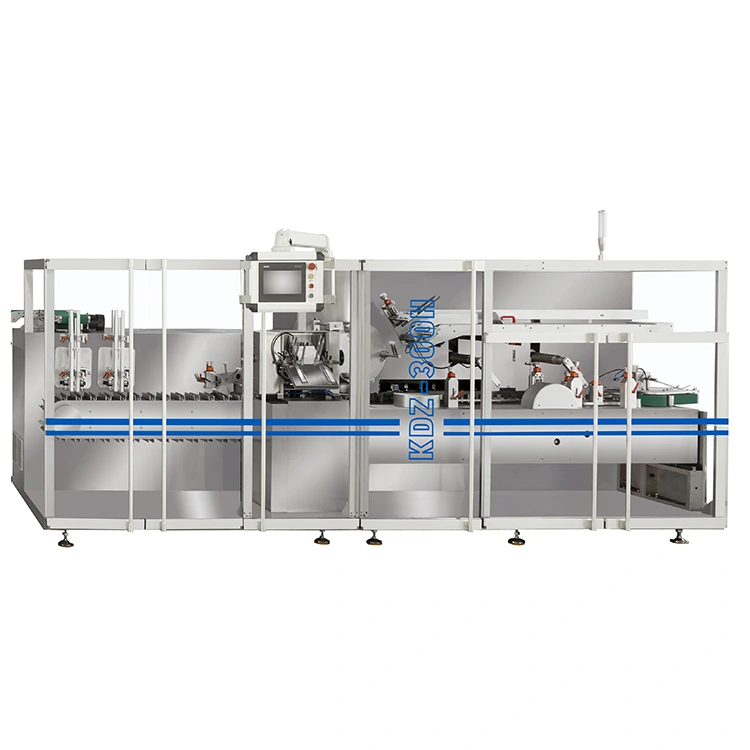

Full servo höghastighets kontinuerlig kartongmaskin använder koordinerad servokontrollerad rörelse för produktmatning, kartongöppning, införing och stängning, vilket gör att dessa operationer kan köras kontinuerligt istället för att förlita sig på upprepade stopp-och-startcykler. Den kan integreras med uppströms matnings-, fyllnings- eller inspektionsutrustning och konfigureras med tillval som broschyrinsättning, bläckstrålekodning och smältförsegling. Dess utsida i rostfritt stål gör maskinen även lämplig för läkemedels-, kosmetika-, livsmedels- och andra produktionsmiljöer där kontinuerlig produktion och hygienisk konstruktion är viktigt.

Byggd för kontinuerlig kartong med hög uteffekt

Höghastighetsförpackning är inte bara en fråga om att öka motorhastigheten. Vid högre produktion måste produktöverföring, kartongöppning och insättning förbli synkroniserade under hela produktionscykeln.

KDZ-300H använder en fullservodrivenhetskonfiguration för att koordinera de huvudsakliga driftsrörelserna. Detta ger maskinen större kontroll över produktpositionering och kartonghantering samtidigt som en produktionshastighet på upp till 280 lådor per minut bibehålls.

För fabriker som kör långa produktionsskift är fördelen en mer konsekvent förpackningsprocess snarare än en hög topphastighet som inte kan upprätthållas av resten av linjen.

Tekniska specifikationer

Parameter	Specifikation
Modell	KDZ-300H*
Kartonghastighet	200–280 lådor/min
Kartongstorlek (L × B × H)	70–180 × 35–80 × 14–50 mm
Kartong	250–350 g/m²
Bipacksedelns vikt	60–70 g/m²
Ovikt bipacksedelstorlek (L × B)	80–250 × 90–170 mm
Folder vikning	1–4 veck
Arbetstryck	≥0,6 MPa
Luftförbrukning	160–200 L/min
Strömförsörjning	220V / 380V
Motorkraft	5 kW
Maskinens mått	4800 × 1600 × 1860 mm
Maskinens vikt	4500 kg

Full-Servo Control för synkroniserad drift

Huvudvärdet av en fullservokartonger blir mer uppenbart när produktionshastigheten ökar.

Full servo höghastighets kontinuerlig kartongmaskin koordinerar rörelserna som är involverade i produktöverföring och kartonghantering genom servokontrollerad drift. Istället för att behandla matning, skjutning och stängning av kartong som oberoende mekaniska åtgärder, är maskinen konfigurerad så att deras timing motsvarar den nödvändiga produktionscykeln.

Detta är särskilt viktigt när förpackningen är ansluten till en uppströms automatiserad process. En bristande överensstämmelse mellan produktankomst och kartongtillgänglighet kan resultera i ackumulering, missade produkter eller onödiga linjestopp.

För varje projekt kan KEDE justera utfodringsarrangemanget i enlighet med produktens egenskaper, kartongdimensioner och önskad produktion.

Produkt- och kartongkompatibilitet

Full servo höghastighets kontinuerlig kartongmaskin kan konfigureras för olika produkter och förpackningsformat snarare än att vara begränsad till en fast applikation.

Typiska applikationer inkluderar farmaceutiska produkter såsom blisterförpackningar, medicinflaskor, flaskor, sprutor och salvrör. Kosmetiska och personliga vårdprodukter kan innefatta läppstift, krämbehållare, roll-on-produkter och tvål. Samma kartongplattform kan även anpassas för individuellt förpackade livsmedelsprodukter, dospåsar, medicinska artiklar och utvalda elektroniska komponenter.

Den faktiska matningsmetoden beror på produktens dimensioner, orientering, ytegenskaper och hur produkten behöver komma in i kartongen. Provtester rekommenderas därför innan maskinkonfigurationen slutförs.

Kartonghantering för olika förpackningsformat

Standard KDZ-300H kartongsortiment är:

70–180 mm längd, 35–80 mm bredd och 14–50 mm höjd.

Den stöder kartong i intervallet 250–350 g/m². För applikationer som använder broschyrer kan maskinen ta emot 60–70 g/m² papper med en ovikt storlek på 80–250 × 90–170 mm och 1–4 vikningsoperationer.

För speciella kartongdimensioner, kartongegenskaper eller stängningskrav kan KEDE granska kartongproverna och avgöra om verktyg eller stationsjusteringar krävs.



Konfigurera kartongen runt din linje

En höghastighetskartonger installeras sällan som en isolerad maskin. Dess prestanda beror på hur väl den kommunicerar mekaniskt med utrustningen före och efter den.

KDZ-300H kan konfigureras med:

● Produktinmatning anpassad till uppströmstransportören eller bearbetningsmaskinen

● Foldervikning och insättning

● Bläckstrålekodning för batch-, datum- eller partiinformation

● Smältlimsförsegling

● Produktorientering och matningsaggregat

● Nedströms kartongutmatningsarrangemang

● Speciella kartonghanteringskonfigurationer

Syftet med dessa alternativ är inte att lägga till onödig utrustning. KEDE väljer önskad konfiguration enligt kundens faktiska förpackningsprocess.

Designad för läkemedels-, kosmetik- och livsmedelsproduktion

Full servo höghastighets kontinuerlig kartongmaskin är lämplig för produktionsmiljöer där automatiserad kartongförpackning måste hålla jämna steg med uppströmsutrustning.

Läkemedelsförpackning

Maskinen kan konfigureras för blisterförpackningar, medicinflaskor, flaskor, sprutor, salvrör och liknande läkemedel.

Kosmetisk och personlig vård

Den kan hantera kartongförpackningskrav för läppstift, krämbehållare, roll-on-produkter och andra personliga vårdartiklar.

Mat & Konfektyr

Lämpliga konfigurationer finns tillgängliga för inslagna produkter, portionsförpackningar, påsar och andra individuellt förpackade livsmedelsprodukter.

Medicin och konsumentprodukter

Plattformen kan även anpassas för utvalda medicinska artiklar, hushållsprodukter och små förpackade komponenter efter deras dimensioner och matningsegenskaper.

Fabrikstestning före leverans

Före leverans monteras, justeras och testas kartongmaskinen enligt den överenskomna maskinkonfigurationen.

Inspektionen omfattar de huvudsakliga driftsfunktionerna, inklusive:

Testområde	Huvudkontroll
Kartongmatning	Upphämtning och öppning av kartongblank
Produktutfodring	Produktpositionering och överföring
Införande	Produktinmatning i kartong
Hopfällbar	Kartongfliksrörelse och formning
Tätning	Tuck eller lim förslutning där tillämpligt
Kontinuerlig drift	Hastighet och driftsstabilitet
Säkerhet	Vakt, nödstopp och larm

När kundprover finns tillgängliga kan KEDE genomföra ett produktionsprov med de faktiska produkterna och kartongerna innan det slutgiltigt accepteras.



Rostfritt stålkonstruktion för hygienisk produktion

Full servo höghastighets kontinuerlig kartongmaskin använder en yttre struktur i rostfritt stål designad för produktionsmiljöer där regelbunden rengöring och hygienisk drift krävs.

För läkemedels-, livsmedels- och kosmetiska applikationer kan maskinkonstruktionen stödja GMP-orienterade produktionskrav. Produktkontakt- och styrkomponenter kan konfigureras enligt applikation och materialegenskaper.

Maskinstrukturen är också designad för kontinuerlig industriell drift, med ramen som ger det mekaniska stöd som krävs för höghastighetsrörelse.

Teknisk support från installation till produktion

KEDE tillhandahåller teknisk dokumentation och support för maskininstallation, drift och underhåll.

Beroende på projekt kan stödet inkludera:

Installationsvägledning

Tekniska ritningar och bruksanvisningar medföljer för maskininstallation och idrifttagning.

Operatörsutbildning

Grundläggande drift, formatbyte, rengöring och rutinunderhåll kan täckas under maskinens driftsättning eller fabriksgodkännande.

Fjärrhjälp

KEDE-tekniker kan tillhandahålla fjärrsupport för driftjusteringar och felsökning.

Reservdelar

Rekommenderad reservdelsinformation levereras med maskinen för att hjälpa kunder att förbereda sig för rutinunderhåll.

För projekt som kräver driftsättning på plats kan servicearrangemang diskuteras enligt installationsplatsen och projektets omfattning.



FAQ

Kan den kontinuerliga kartongmaskinen anslutas till en befintlig förpackningslinje?

Ja. Maskinen kan konfigureras enligt uppströms produktmatningssystem och nedströms transportkrav. Linjehastighet, produktorientering och överföringshöjd bör bekräftas under konstruktionen.

Vilken produktionshastighet kan den kontinuerliga kartongmaskinen uppnå?

Den medföljande specifikationen visar en arbetshastighet på 200–280 lådor/min. Faktisk produktion beror på produktens egenskaper, kartongformat, matningsmetod och linjekonfiguration.

Vad skiljer KDZ-300H från en intermittent kartong?

KDZ-300H är designad för kontinuerlig höghastighetsförpackning med servokontrollerad rörelse. Detta gör den mer lämpad för produktionslinjer där kartongtillverkaren behöver hålla en hög och jämn produktion.

Kan maskinen hantera olika kartongstorlekar?

Ja. Standardkartongintervallet är 70–180 × 35–80 × 14–50 mm. Speciella kartongmått bör granskas av KEDEs ingenjörer före produktion.

Kan en bipacksedel läggas till maskinen?

Ja. Ett broschyrviknings- och infogningssystem kan integreras när förpackningsprocessen kräver ett instruktionsblad eller produktlitteratur inuti kartongen.

Finns smälttätning tillgänglig?

Ja. Ett smältlimsystem kan konfigureras för kartonger som kräver limmad förslutning istället för standardtuck-flikförsegling.

Vilken information ska vi tillhandahålla för en maskinoffert?

Den mest användbara informationen inkluderar produktdimensioner, produktform, kartongdimensioner, kartongmaterial, nödvändig produktionshastighet, broschyrkrav och detaljer om den befintliga produktionslinjen.
