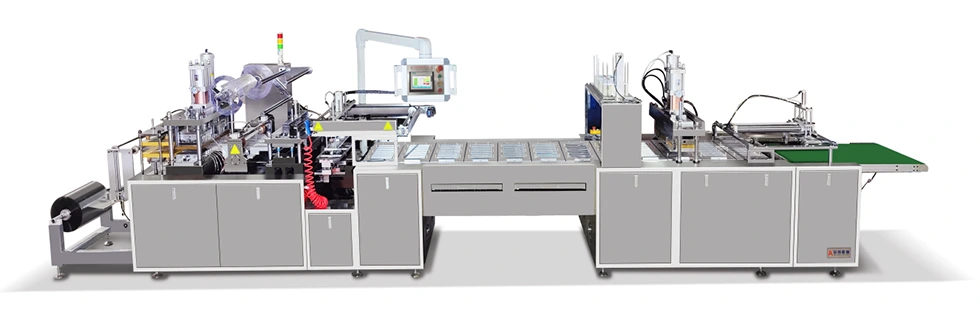

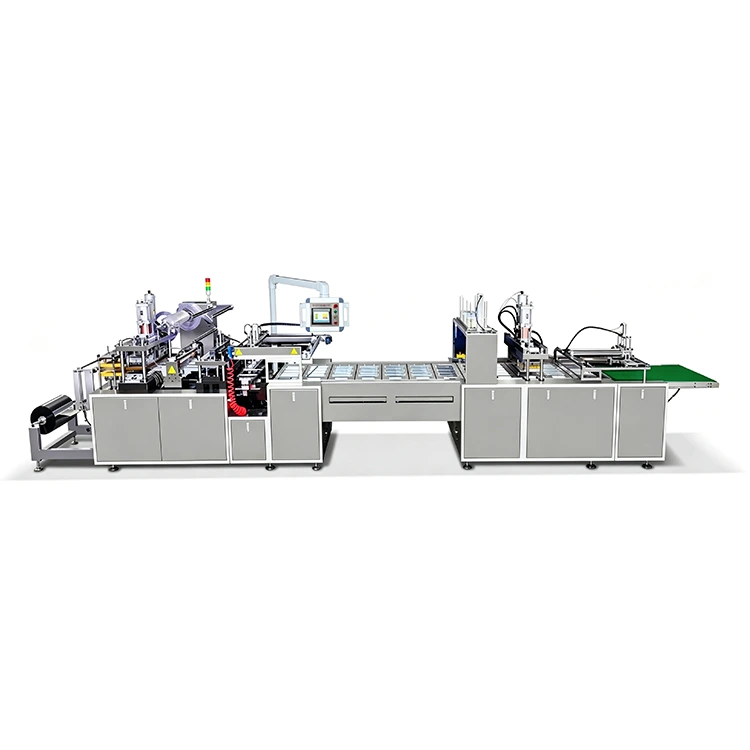

Automatisk batteripappersblisterförseglingsmaskin

Den automatiska batteripappersblisterförseglingsmaskinen använder en plattforms- och förseglingsstruktur för kartade blisterförpackningar med halvt omslag.

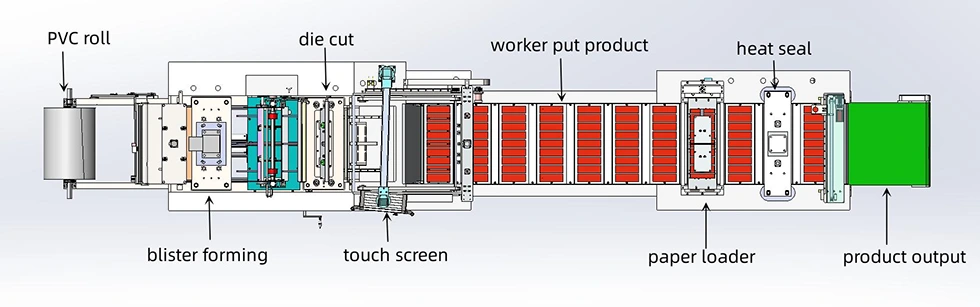

Förpackningsprocessen börjar med att PVC/PET-skivan värms upp och håligheten formas. Den bildade blistern skärs sedan och överförs till kedjeplattan, där produkten laddas och det tryckta papperskortet placeras. Värmeförsegling binder blistern till kortet innan den färdiga förpackningen töms.

Huvudprocessen är:

PVC/PET-uppvärmning → Blisterformning → Servodragkraft → Blisterskärning → Skrotuppsamling → Blisteröverföring → Produktladdning → Papperskortplacering → Värmeförsegling → Slutförpackning

Manuell produktlastning ingår i standardprocessen, medan resten av förpackningsoperationerna är mekaniskt koordinerade.

En maskin för olika kardade produkter

Vår automatiska förseglingsmaskin för pappersblister för batteri är lämplig för produkter med olika former, storlekar och förpackningskrav.

Formningsområdet och verktygen kan väljas enligt de faktiska produktmåtten och kortlayouten.

Detta gör Battery Paper Blister Molding Sealing Machine särskilt relevant för tillverkare och kontraktsförpackare som hanterar mer än en typ av kardad produkt.

Kontrollerad uppvärmning och blåsbildning

Konsekvent formning beror mycket på temperaturstabilitet och materialdragkraft.

AC-600-maskinen använder separat värmekraft för formningssektionen och värmeförseglingssektionen, med temperaturkontroll som hanteras via maskinens kontrollsystem.

Formningssektionen är klassad till 3,5 kW × 2, medan den värmeförseglande sektionen använder 4 kW värmeeffekt.

Maskinen övervakar även tillstånd som:

● Brist på PVC-material

● Otillräckligt lufttryck

● Fel på elektriska komponenter

● Temperaturrelaterade avvikelser

När ett onormalt tillstånd upptäcks avger styrsystemet ett larm eller stoppar den aktuella operationen för att minska risken för defekt förpackning.

PLC-styrning med produktionsövervakning

AC-600 använder ett Mitsubishi PLC-kontrollsystem med en pekskärms-HMI.

Kontrollgränssnittet tillhandahåller funktioner inklusive:

● Produktionsräkning

● Felindikering

● Underhållspåminnelser

● Starta lösenordsskydd

● Temperaturövervakning

● Maskinstatusvisning

Larmsystemet hjälper operatörer att identifiera problem som materialbrist, otillräckligt lufttryck eller elektriska fel utan att kontrollera varje station manuellt.

Verktyg utformade för produktbyten

Kardad blisterförpackning använder sällan en universalform. Blisterhålet, skärformen och förseglingsformatet förändras normalt med produkten.

AC-600 använder därför dedikerade formnings- och stansverktyg för olika produkter.

Det medföljande verktygspaketet inkluderar:

● Forma form

● Utstansad form

● Blisteröverföringsmanipulator

● Värmeförseglande övre form × 1

● Papperskortladdare

● Värmeförseglande bottenformar × 25

Standardformkonfigurationen stöder ett 173 × 139 mm papperskort med två kort per form.

För andra kortdimensioner eller produktlayouter kan KEDE tillhandahålla motsvarande verktyg enligt önskat förpackningsformat.

Huvudkomponenter

Utvalda elektriska och rörelsestyrda komponenter kommer från etablerade industrimärken.

Den exakta komponentkonfigurationen bör bekräftas i den slutliga maskinofferten.

Maskinkonstruktion

AC-600-ramen är tillverkad av svetsade stålplåtar och genomgår avspänningsbehandling för att förbättra strukturell stabilitet.

Förkromade och rostfria ytor används på relevanta kontaktytor. Precisionsbearbetade styrskenor och transmissionskomponenter hjälper till att bibehålla mjuk rörelse under formning, överföring och försegling.

Denna konstruktion är avsedd för kontinuerlig industriell drift samtidigt som rutinmässig rengöring och underhåll kan hanteras.

Tekniska specifikationer

Förpackning och leverans

Den automatiska batteripappersblisterförseglingsmaskinen skyddas med sträckfilm och fästs på träpallar före leverans.

Standardleverans är schemalagd inom 60 dagar efter bekräftelse av handpenning, beroende på den slutliga maskinkonfigurationen och verktygskraven.

AC-600 levereras med CE-certifiering.

FAQ

Vilka produkter kan AC-600 paketera?

Maskinen är lämplig för små och medelstora produkter som batterier, elektronik, pappersvaror, hårdvara, bildelar, kosmetika, leksaker och andra konsumentvaror som kräver kardad blisterförpackning.

Vilken typ av blisterförpackning tillverkar Blisterförseglingsmaskinen för batteripapper?

Den är utformad för kartad blisterförpackning med halvt omslag, där en formad PVC/PET-blister värmeförseglas till ett papperskort.

Vilket är det maximala formningsdjupet?

Det maximala formdjupet är 50 mm, beroende på produkt, material och formkonfiguration.

Kan maskinen hantera olika produktstorlekar?

Ja. Formar och stansade formar kan utformas efter produktmått, blisterform och papperskortstorlek.

Hur många förpackningar kan maskinen producera per timme?

Standardkonfigurationen kan producera cirka 2 700 förpackningar/timme med en formlayout med två kort. Faktisk produktion varierar med produkten och formkonfigurationen.

Kan papperskortets storlek anpassas?

Ja. Verktygs- och kortladdningsarrangemanget kan anpassas till olika papperskortdimensioner och förpackningslayouter.

Vilken materialtjocklek klarar maskinen av?

Det specificerade tjockleksintervallet för PVC/PET är 0,15–0,5 mm.

Vilken PLC används i maskinen?

Standardmaskinen använder en Mitsubishi FX3G40MT PLC med en pekskärms-HMI.

Är maskinen  tillgänglig med CE-certifiering?

Ja. AC-600 levereras med CE-certifiering.

Kan KEDE tillhandahålla installations- och eftermarknadssupport?

Ja. KEDE tillhandahåller installations- och testhjälp, garantiservice och långsiktig teknisk support. Ingenjörsservice på plats kan också ordnas vid behov.
